产品规格参数
| 规格型号 | M5，M6，M8，M10，M12，M14，M16 |
| 材质 | Q235(碳钢) |

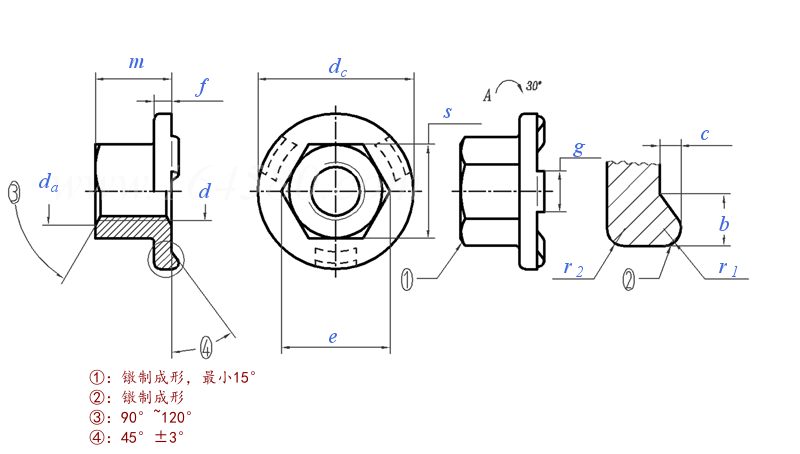

螺纹规格 d 粗牙螺距P 细牙1螺距 细牙2螺距 b公称/最大值 b最小值 c(±0.1) da最大值 dc公称/最大值 dc最小值 e最小值 f公称 f最大值 f最小值 g(±0.1) m最小值 m最大值 s公称/最大值 s最小值 r1(±0.1) r2(±0.1) 千件重钢制≈kg 保证载荷粗牙(N) 保证载荷细牙1(N) 保证载荷细牙2(N) M5 0.80 - - 2.20 2.00 0.8 6.0 15.5 14.5 8.2 1.7 1.95 1.45 4 4.70 5.00 8.0 7.70 0.6 0.3 2.9 14800 - - M6 1.00 - - 2.70 2.50 0.8 7.0 18.5 17.5 10.6 2.0 2.25 1.75 5 6.64 7.00 10.0 9.70 0.6 0.5 5.7 20900 - - M8 1.25 1.00 - 2.70 2.50 1.0 9.5 22.5 21.5 13.6 2.5 2.75 2.25 6 9.64 10.00 13.0 12.64 0.8 0.8 12.2 38100 43100 - M10 1.50 1.25 1.00 2.95 2.75 1.2 11.5 26.5 25.5 16.9 3.0 3.25 2.75 7 12.57 13.00 16.0 15.64 1.0 1.0 21.8 60300 67300 71000 M12 1.75 1.50 1.25 3.20 3.00 1.2 14.0 30.5 29.5 19.4 3.0 3.25 2.75 8 14.57 15.00 18.0 17.57 1.0 1.2 29.4 88500 97800 102200 M14 2.00 1.50 - 3.45 3.25 1.2 16.0 33.5 32.5 22.4 4.0 4.25 3.75 8 16.16 17.00 21.0 20.57 1.0 1.2 45.8 120800 138800 - M16 2.00 1.50 - 3.70 3.50 1.2 18.0 36.5 35.5 25.0 4.0 4.25 3.75 8 18.66 19.50 24.0 23.57 1.0 1.2 63.1 164900 185400 -
焊接六角法兰面螺母（GB/T 13681.2-2017），是带法兰盘的六角焊接螺母，属A 级精密级紧固件。螺母下端有3 个焊接凸点 / 焊脚，可直接点焊在金属板材上，替代传统手工焊螺母；法兰面增大承压面积，兼具焊接固定 + 螺纹锁紧 + 防松承压三合一功能，适配 M5–M16 粗牙、M8×1–M16×1.5 细牙螺纹。
一、产品特点
- 法兰面一体设计，承压防松法兰盘（伞面）增大接触面积，分散压力、防塌陷、防松动，比普通焊接螺母抗振性提升 30%+。
- 三焊点定位，焊接牢固底部3 个均匀分布的焊接凸点，点焊时定位准、熔深足，焊接强度高、不易脱落，可承受动态载荷。
- 冷镦一体成型，精度高整体冷镦加工，螺纹精度 6H、产品等级 A 级，互换性强，适配≤10.9 级螺栓。
- 六角外形，拆装便捷六角结构适配标准扳手，安装 / 拆卸方便，适配自动化装配线。
- 薄件适配性强，节省空间可焊于1–6mm 薄钢板、铝板，无需预留大空间，适合紧凑型结构。
二、产品优势
- 高效低成本：替代焊接螺母，免攻丝、免二次加工，焊接 + 锁紧一步到位，工时节省 50%+。
- 连接可靠安全：法兰面防松 + 三焊点强固，抗振动、抗冲击、防脱落，适合汽车 / 机械动态工况。
- 精度高互换性好：国标 GB/T 13681.2-2017，尺寸统一、批量稳定，不同厂家产品可互换。
- 降低装配难度：单面焊接、背面无凸起，不干涉其他部件，适合封闭 / 狭小空间。
- 性价比优：碳钢 / 不锈钢多材质可选，批量成本低，综合使用寿命长。
三、适用范围
- 汽车工业：车身钣金、底盘支架、车门 / 座椅固定、仪表盘骨架、新能源电池包。
- 机械设备：机箱机柜、输送机、钣金设备、工程机械、农机、电机外壳。
- 轨道交通：高铁内饰、车厢钣金、座椅固定、设备箱连接。
- 轻工家电：空调外壳、洗衣机 / 冰箱钣金件、电梯配件、装饰板。
- 通用制造：光伏支架、货架、钢结构、医疗器械、仪器仪表。
