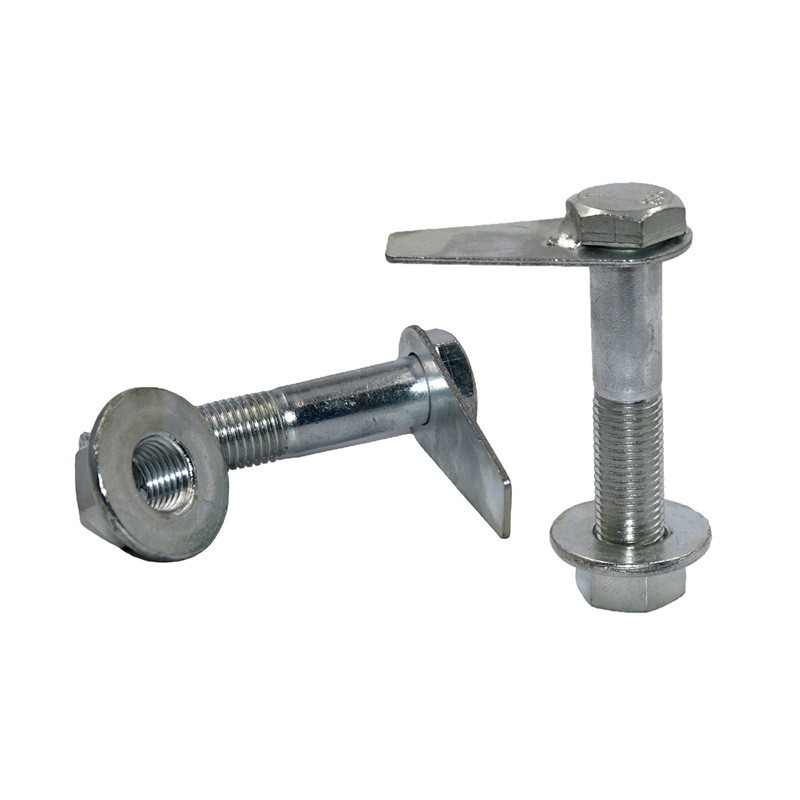

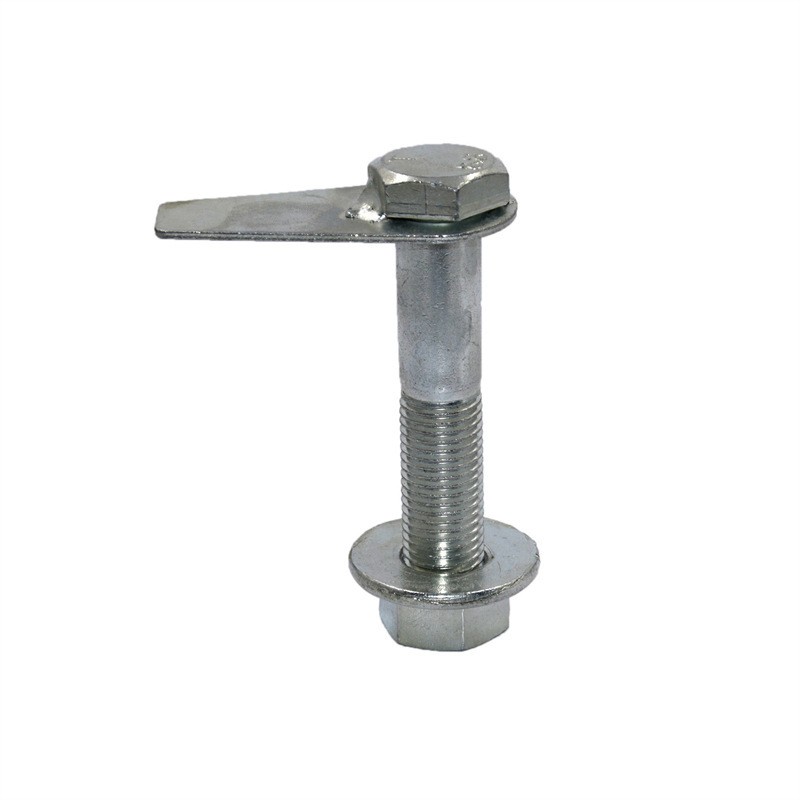

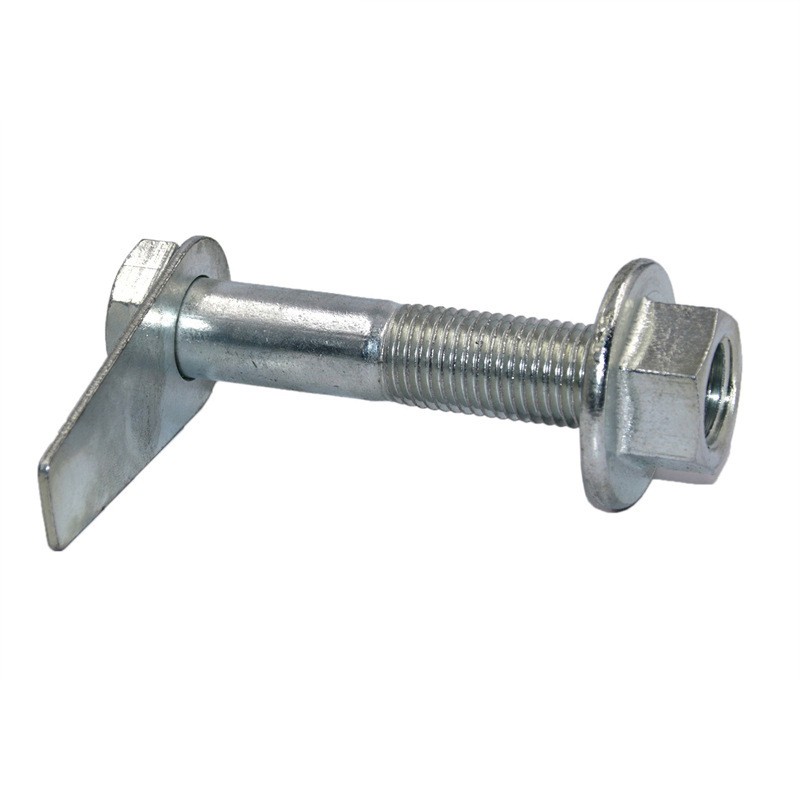

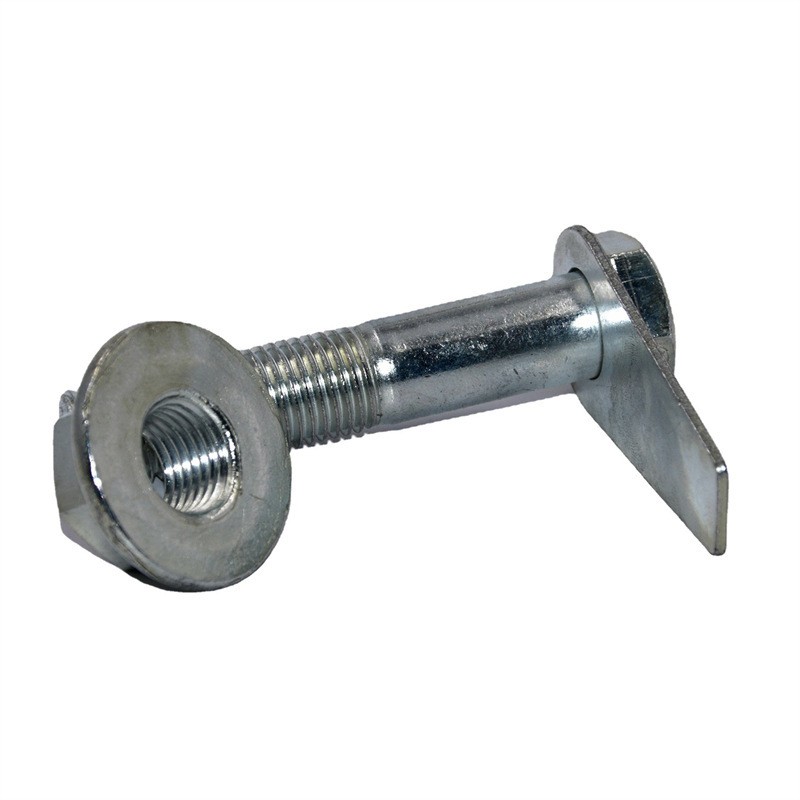

贝雷栓 JT/T 728-2008

贝雷栓，又称贝雷销、桁架销、桥梁销，是专门用于连接贝雷片（贝雷架）的高强度专用销轴，为装配式钢桥、临时施工支架的核心连接件，主要起定位、铰接、承载剪力作用。其具备高强度、抗剪切、耐冲击、快装快拆、防脱落等特性，是贝雷结构安全稳定的关键受力部件。

一、产品结构

1. 主体：实心圆柱销轴，一端为大头限位端，另一端开有径向销孔。
2. 保险插片：配套开口销或保险卡，插入销孔后防止贝雷栓松动脱落。
3. 表面处理：氧化发黑、热镀锌，增强防锈耐磨性能。

二、核心特点

1. 高强度材质，抗剪耐冲击采用45# 钢、40Cr 或 30CrMnTi等优质合金钢，经调质热处理，抗剪强度≥270MPa，硬度 HRC35-45。可承受贝雷片传递的巨大剪力、弯矩与冲击荷载，不易弯曲、断裂。
2. 精密加工，配合精准标准直径49.5mm（适配 321/200 型贝雷片），公差 ±0.05~0.1mm。与贝雷片销孔间隙适中，易穿入、不松旷、不卡滞，保证铰接灵活、结构稳固。
3. 防脱落设计，安全可靠端头带保险销孔，安装后插入保险插片，双重锁定、防松脱。适应震动、移动、重载工况，杜绝安全隐患。
4. 快装快拆，重复使用无螺纹、纯销接，无需工具即可快速插拔，拆装效率极高。表面耐磨防腐，可循环使用 50 次以上，大幅降低工程成本。
5. 标准化通用，互换性强严格遵循国标与贝雷片标准，规格统一、互换性好。适配所有 321 型、200 型贝雷架、加强弦杆、支撑架连接

三、应用领域

1. 装配式贝雷桥、应急抢险桥、临时便桥
2. 桥梁现浇支架、基坑支护、龙门吊主梁
3. 大型施工平台、栈桥、码头临时结构
4. 水利围堰、抢险通道、设备吊装支撑
5. 市政、铁路、公路、建筑工程的临时承重结构
