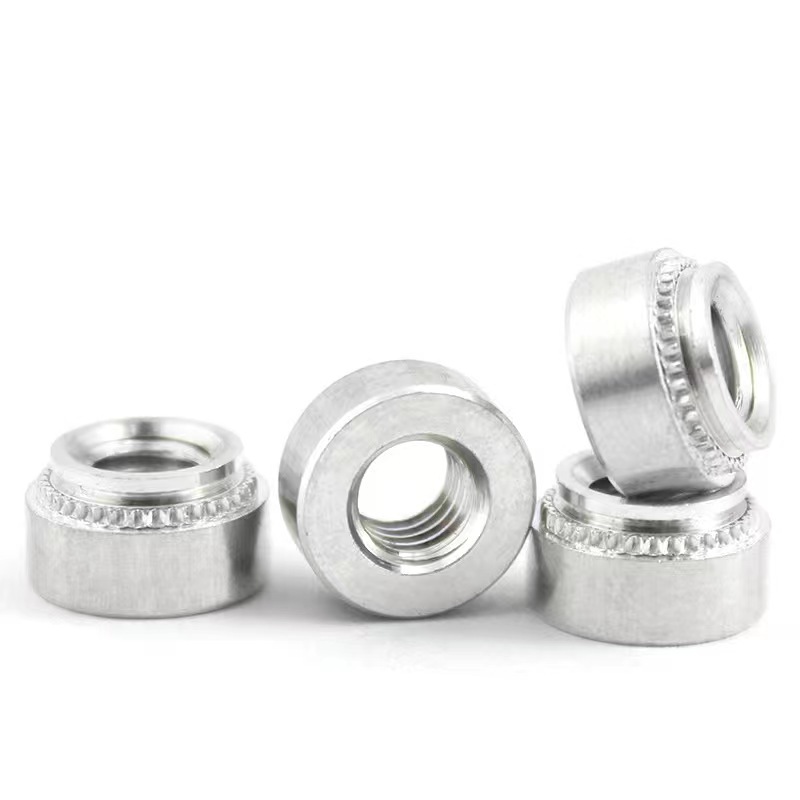

プレスリベットナット（アルミニウム合金製）

プレスリベットナット（アルミニウム合金製） — 製品紹介

アルミニウム合金製プレスリベットナットは、圧入リベット加工により金属薄板に恒久的に固定されるファスナーで、セルフクリンチナットの一種です。本製品は高品質のアルミニウム合金で製造され、一般的には2xxx系または6xxx系アルミニウム合金が使用され、軽量、非磁性、優れた耐食性などの特長を備えています。取り付け時は、圧入リベット設備により、あらかじめ打ち抜きまたは穴あけされた取付け穴へナットを圧入します。ナット頭部のセレーションや回り止め筋が板材と冷間圧着で噛み合い、強固な内ねじ接続ポイントを形成します。本製品は、薄板構造、軽量化設計、および重量に敏感な用途に適しています。

一、製品の特長

• 軽量化材料: アルミニウム合金製で、密度は約2.7～2.8g/cm³と、炭素鋼製プレスリベットナットの約3分の1程度であり、構造全体の重量を効果的に低減できます。
• セルフクリンチ構造: ナットには回り止め筋やセレーションが施されており、板材に圧入後、母材と機械的に噛み合い、優れた抜け出し抵抗と押し出し抵抗を発揮します。
• 非磁性と優れた導電性・熱伝導性: アルミニウム合金は本質的に非磁性であり、導電性と熱伝導性にも優れているため、磁性に要件のある電子機器、通信機器、医療機器に適しています。
• 取り付けが簡単で表面を傷めない: 冷間圧入リベット工法により、1回の圧入で取り付けが完了します。溶接や追加のリベット作業は不要で、板材表面の塗膜や酸化皮膜を損なうことがありません。
• 高いねじ精度: 内ねじは標準公差で製造されており、一般的なメートルねじ、UNC、UNFねじのスクリューと組み合わせて使用でき、接続の一貫性に優れています。
• 薄板接続に適している: 比較的薄い金属板材にも確実に取り付け可能で、一般的にナットのサイズと板材の材質により、板厚が約0.8mm以上の板材に適用できます。
• 多様な表面処理が可能: 陽極酸化処理、化学不動態処理などの表面処理に対応しており、耐食性と外観の均一性を向上できます。

二、製品のメリット

• 大幅な軽量化: 同サイズの鋼製またはステンレス鋼製プレスリベットナットと比較して、アルミニウム製製品は重量を約60～70%削減でき、航空宇宙、携帯機器、新エネルギー車など軽量化の要求が高い分野に特に適しています。
• 高い取り付け信頼性: 圧入後、ナットと板材は冷間圧着の嵌合ロック構造を形成し、耐ねじり性・耐押し出し性が安定しており、緩みや回転が生じにくく、振動のある使用環境に適しています。
• 板材の外観を維持: 冷間圧入工法は熱影響部がなく、板材の変色や変形を引き起こさず、あらかじめ塗装された板や陽極酸化処理板の表面も損傷しないため、外観に要求のある製品に適しています。
• 総合コストが低い: アルミニウム合金の材料コストは適度で加工効率が高く、大量生産に適しています。また、後工程の溶接やタップ立てなどを削減でき、総合的な製造コストを低減できます。
• アルミニウム合金板との適合性に優れる: アルミニウム合金製シャーシやパネルなどの構造に使用する場合、異種金属の接触による電食（ガルバニック腐食）のリスクを低減でき、鋼製ナットよりも適合性に優れています。
• 環境に優しくリサイクル可能: アルミニウム合金はリサイクル・再利用が可能であり、環境保護と持続可能な開発の要件に適合しています。
• 表面処理の選択が柔軟: 陽極酸化、化学化成皮膜、着色などの処理をニーズに応じて選択でき、色、絶縁、防食などのさまざまな要件を満たせます。

三、適用範囲

アルミニウム合金製プレスリベットナットは主に以下に適用されます:

• 電子・通信機器: サーバーシャーシ、ルーター筐体、通信ラック、電源モジュール筐体、ヒートシンク固定など。
• 計測機器: 測定器筐体、操作パネル、センサーブラケット、表示機器フレームなど。
• 自動車産業: 軽量化ボディアクセサリー、内装部品の固定、バッテリーパック構造部品、車載電子機器ブラケットなど非重負荷の接続部位。
• 航空宇宙: 機載電子機器の取付け板、内装パネル、非構造の支持ブラケット、計器盤など重量に敏感な部位。
• 医療機器: 携帯型医療機器、非磁性が要求される機器筐体、診断機器パネルなど。
• 鉄道車両: 車両内装部品、電気キャビネット、操作台パネル、軽量アクセサリーの接続など。
• アルミニウム合金製品とフレーム: アルミ押出形材ラック、照明器具筐体、展示スタンド、保護カバー、薄板板金部品など。
