Spesifikasi produk
| Model / spesifikasi | M1.6 - M10 |
| Material | Baja karbon |
| Spec. ulir d |
M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | ||
| P | Pitch | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | |
| a | Maks. | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 | |
| da | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | ||
| dk | Maks. = Nom. | 3.2 | 4.0 | 5.0 | 5.6 | 7.00 | 8.00 | 9.50 | 12.00 | 16.00 | 20.00 | |
| Min. | 2.9 | 3.7 | 4.7 | 5.3 | 6.64 | 7.64 | 9.14 | 11.57 | 15.57 | 19.48 | ||
| k | Maks. = Nom. | 1.30 | 1.60 | 2.10 | 2.40 | 2.60 | 3.10 | 3.70 | 4.6 | 6.0 | 7.50 | |
| Min. | 1.16 | 1.46 | 1.96 | 5.56 | 2.46 | 2.92 | 3.52 | 4.3 | 5.7 | 7.14 | ||
| r | Min. | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | |
| R | ≈ | 2.5 | 3.2 | 4 | 5 | 6 | 6.5 | 8 | 10 | 13 | 16 | |
| x | Maks. | 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | |
| Nr. alur | 0 | 0 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 | ||
| M1 | Tipe H | Ref. | 1.7 | 1.9 | 2.7 | 3 | 3.9 | 4.4 | 4.9 | 6.9 | 9 | 10.1 |
| Dlm. | Tipe H | Maks. | 0.95 | 1.2 | 1.55 | 1.8 | 1.9 | 2.4 | 2.9 | 3.6 | 4.6 | 5.8 |
| Dlm. | Min. | 0.7 | 0.9 | 1.15 | 1.4 | 1.4 | 1.9 | 2.4 | 3.1 | 4 | 5.2 | |
| M2 | Tipe Z | Ref. | 1.6 | 2.1 | 2.6 | 2.8 | 3.9 | 4.3 | 4.7 | 6.7 | 8.8 | 9.9 |
| Dlm. | Tipe Z | Maks. | 0.9 | 1.42 | 1.5 | 1.75 | 1.93 | 2.34 | 2.74 | 3.46 | 4.5 | 5.69 |
| Dlm. | Min. | 0.65 | 1.17 | 1.25 | 1.5 | 1.48 | 1.89 | 2.29 | 3.03 | 4.05 | 5.24 | |
| Berat 1000 buah baja ≈ kg | - | - | - | - | - | - | - | - | - | - | ||
| Panjang ulir b | Min. | - | - | - | - | - | - | - | - | - | - | |

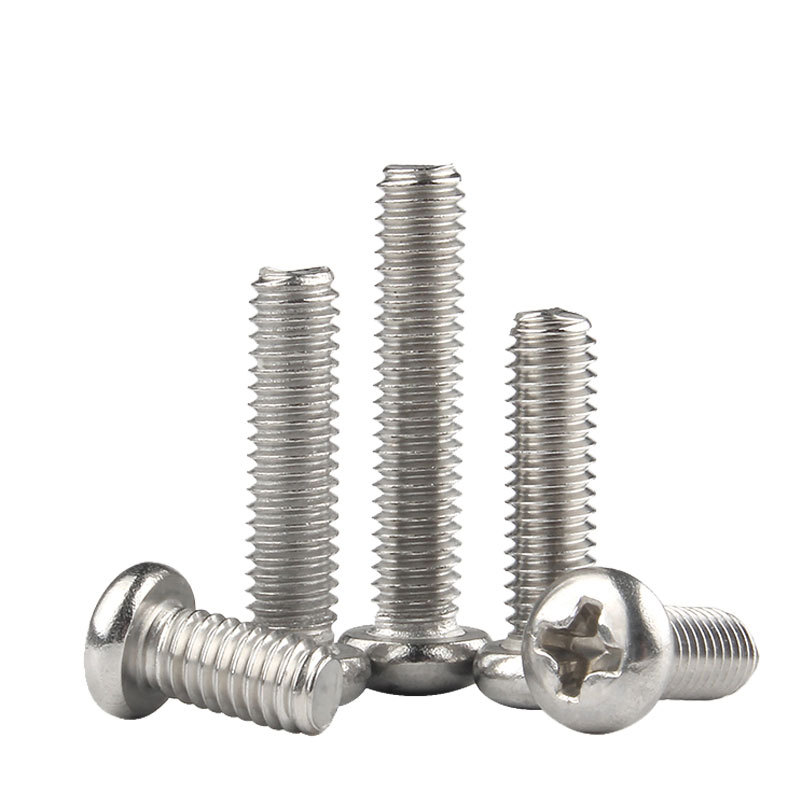

Sekrup Kepala Pan dengan Alur Silang — Deskripsi Produk
Sekrup kepala pan dengan alur silang adalah sekrup mesin dengan kepala berbentuk pan (kerucut terpancung) yang dilengkapi alur silang standar di bagian atas. Dipasang ke lubang berulir yang telah disiapkan sebelumnya atau digunakan bersama mur menggunakan obeng Phillips atau bit listrik. Digunakan terutama untuk pengikatan dan penyambungan komponen logam, plastik, serta peralatan elektronik dan elektronik rumah tangga. Standar yang umum digunakan adalah GB/T 818, dengan spesifikasi ulir dari M1,6 hingga M10, dan kelas kinerja mencakup 4,8, 8,8, serta baja tahan karat A2-70 dan A4-70.
1. Karakteristik Produk
- Struktur kepala pan: Kepala berbentuk kerucut terpancung dengan permukaan atas rata dan tepi membulat, memberikan luas area tahan tekan yang besar.
- Penggerak alur silang: Mengadopsi alur silang standar (Tipe H atau Tipe Z), kompatibel dengan obeng Phillips umum dan perkakas listrik, transmisi torsi stabil.
- Spesifikasi ulir lengkap: Diameter nominal dari M1,6 hingga M10, dengan rentang panjang nominal yang luas, memenuhi berbagai kebutuhan perakitan.
- Bahan dan kelas beragam: Tersedia dalam baja karbon, baja tahan karat, kuningan dan lainnya. Komponen baja karbon dapat digalvanisasi, difosfatisasi hitam, dilapisi nikel; komponen baja tahan karat umumnya supplied dalam keadaan alami atau dipasikan.
- Ulir penuh atau parsial: Dapat memilih struktur ulir penuh atau ulir setengah sesuai kebutuhan penggunaan.
2. Keunggulan Produk
- Pemasangan praktis: Alur silang mudah disejajarkan dan tahan selip, cocok untuk perakitan manual dan otomatis.
- Kemampuan tahan tekan kepala baik: Diameter kepala pan yang lebih besar mendistribusikan tekanan pengencangan secara merata, mengurangi kerusakan pada material lunak atau lembaran tipis.
- Keserbagunaan tinggi: Sebagai komponen standar, dimensi seragam dan dapat dipertukarkan, memudahkan pengadaan dan perawatan.
- Dapat dibongkar pasang berulang: Ulir lengkap memungkinkan pemasangandan pelepasan berulang tanpa merusak ulir, memudahkan perawatan.
- Biaya rendah: Struktur sederhana dengan proses produksi yang matang, cocok untuk penggunaan massal.
3. Ruang Lingkup Aplikasi
- Elektronik dan peralatan rumah tangga: Pengikatan rumah (chassis), lemari listrik, peralatan rumah tangga kecil, housing instrumentasi dan komponen internal.
- Peralatan mekanik: Pengikatan komponen mesin perkakas, pompa, katup, peralatan otomatisasi, reducer, dan komponen lainnya.
- Otomotif dan sepeda motor: Penyambungan komponen interior, braket, lampu, dan aksesori bodi.
- Mebel dan dekorasi: Furnitur logam, furnitur kantor, rak pajang, dan pemasangan perangkat keras.
- Perakitan umum: Situasi penyambungan berbagai komponen logam dan plastik yang memerlukan mur atau lubang berulir siap pakai.
