鱼尾板螺钉

鱼尾板螺钉——产品简介

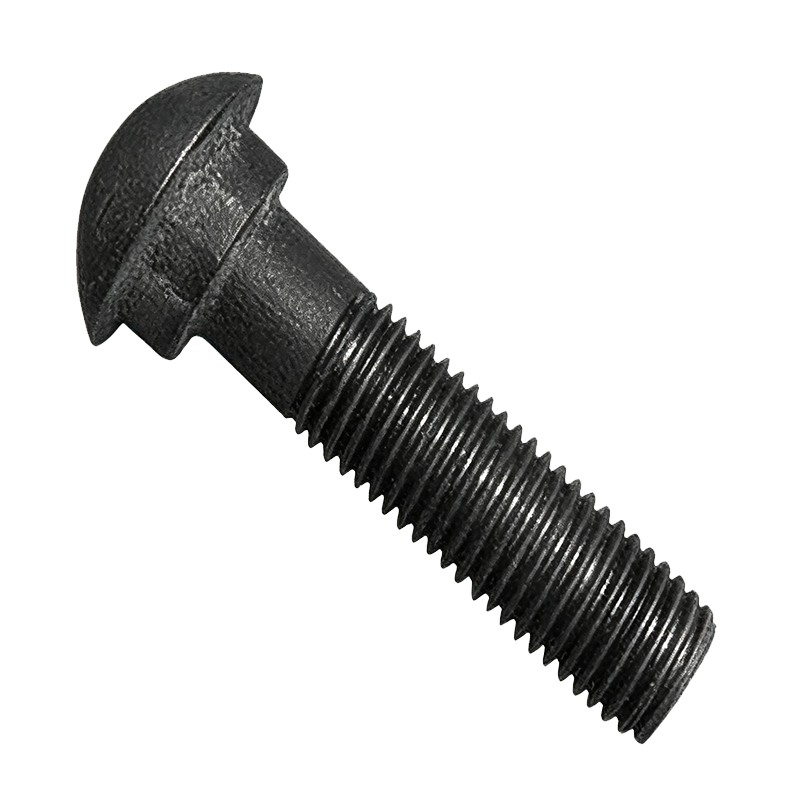

鱼尾板螺钉—第1部分：半圆头和椭圆颈是一种专用于铁路钢轨接头连接的紧固件，执行标准为 DIN 5903-1。该产品通过半圆头与椭圆颈的配合设计，将鱼尾板（钢轨接头夹板）牢固地紧固在钢轨两侧，是铁路轨道结构中实现钢轨连续连接的核心元件。

一、产品特点

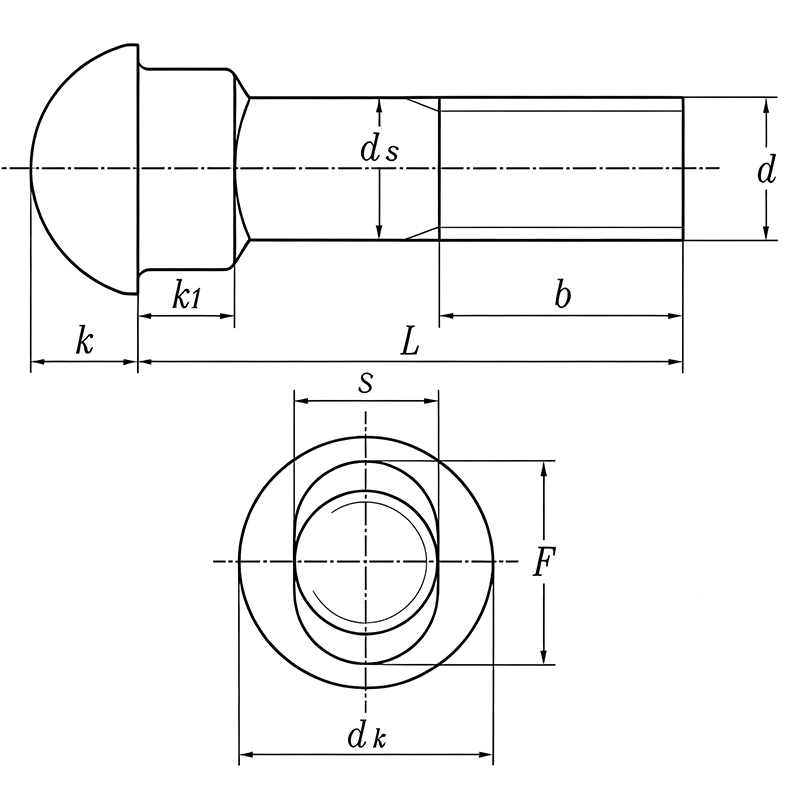

• 半圆头设计：头部为半圆球顶面，安装后与鱼尾板表面贴合，减少列车通过时的冲击和干涉。

• 椭圆颈结构：紧接头部下方制成椭圆形凸颈，组装时凸颈卡入鱼尾板的长圆孔中，能有效防止拧紧螺母时螺栓发生空转。

• 规格覆盖广泛：公称直径涵盖 M10、M12、M16、M20、M22 等规格，螺栓长度通常为150～170mm。

• 材质选择多样：常用材料包括 Q235、35#、45#、40Cr、42CrMo 等碳钢及合金钢，也可选用不锈钢材质。

• 表面处理可选：常见处理方式有发黑、镀锌、热浸镀锌、达克罗、镀镍等，适应不同防腐需求。

二、产品优势

• 防转可靠，单侧紧固：椭圆颈与鱼尾板椭圆孔的机械咬合，使螺栓在拧紧螺母时不会跟随旋转，安装人员只需在一侧操作即可完成紧固，特别适合钢轨接头的现场维护。

• 稳定性好：椭圆颈设计使应力分布更加均匀，在钢轨孔内形成稳固配合，增强连接稳定性，防止螺栓在长期振动下发生位移。

• 抗剪承载力强：椭圆形颈部有效增加了紧固件的剪切强度，使螺栓与连接件之间的承载力增强，能够更好地承受列车运行中产生的交变动态载荷。

• 保护连接件：半圆头直径大于螺杆直径，在紧固过程中对鱼尾板表面压力较小，不易造成材质破损或结构损伤。

• 适应复杂工况：产品需承受列车运行中的垂向弯曲应力、纵向拉伸/压缩力及横向力，同时保持轨缝在设计范围内，确保轨面平顺连续。

三、适用范围

• 铁路钢轨接头连接：用于标准钢轨与鱼尾板（接头夹板）之间的紧固连接，是铁路有缝线路的核心连接元件。

• 各类钢轨规格：适用于 S-49（49E1） 等常见钢轨型号，以及对应公称直径为 M22 或 M24 的螺栓孔。

• 普通接头与绝缘接头：既可用于普通钢轨接头，也可配合绝缘套管和绝缘垫板用于绝缘接头，实现轨道电路的电气隔离。

• 铁路工程建设与维护：适用于新建铁路工程及既有线路的接头维修、更换作业。
