Produktspezifikationen
| Modell / Spezifikation | M1.6 - M64 |
| Werkstoff | Kohlenstoffstahl |
| Gewindegröße d |
M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | ||
| P | Steigung | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | |
| dk | Max | Glatter Kopf | 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 |
| Riffelkopf | 3.14 | 3.98 | 4.68 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | ||
| Min | 2.86 | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | ||
| da | Max | 2 | 2.6 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | |
| ds | Max | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| Min | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | ||
| e | Min | 1.733 | 1.733 | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.683 | 9.149 | 11.429 | |
| k | Max | 1.60 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 | 10.00 | 12.00 | |
| Min | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 | ||
| s | Nenn | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| Max | 1.580 | 1.580 | 2.080 | 2.580 | 3.080 | 4.095 | 5.140 | 6.140 | 8.175 | 10.175 | ||
| Min | 1.520 | 1.520 | 2.020 | 2.520 | 3.020 | 4.020 | 5.020 | 6.020 | 8.025 | 10.025 | ||
| t | Min | 0.7 | 1 | 1.1 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | |
| w | Min | 0.55 | 0.55 | 0.85 | 1.15 | 1.4 | 1.9 | 2.3 | 3.3 | 4 | 4.8 | |
| Gw/1000 | - | - | - | - | - | - | - | - | - | - | ||
| Gewindelänge b | Richtwert | - | - | - | - | - | - | - | - | - | - | |
| Gewindegröße d |
(M14) | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | ||
| P | Steigung | 2 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | |
| dk | Max | Glatter Kopf | 21 | 24 | 30 | 36 | 45 | 54 | 63 | 72 | 84 | 96 |
| Riffelkopf | 21.33 | 24.33 | 30.33 | 36.39 | 45.39 | 54.46 | 63.46 | 72.46 | 84.54 | 96.54 | ||
| Min | 20.67 | 23.67 | 29.67 | 35.61 | 44.61 | 53.54 | 62.54 | 71.54 | 83.46 | 95.46 | ||
| da | Max | 15.7 | 17.7 | 22.4 | 26.4 | 33.4 | 39.4 | 45.6 | 52.6 | 63 | 71 | |
| ds | Max | 14 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | |
| Min | 13.73 | 15.73 | 19.67 | 23.67 | 29.67 | 35.61 | 41.61 | 47.61 | 55.54 | 63.54 | ||
| e | Min | 13.716 | 15.996 | 19.437 | 21.7374 | 25.150 | 30.854 | 36.571 | 41.131 | 46.831 | 52.531 | |
| k | Max | 14.00 | 16.00 | 20.00 | 24.00 | 30.00 | 36.00 | 42.00 | 48.00 | 56.00 | 64.00 | |
| Min | 13.57 | 15.57 | 19.48 | 23.48 | 29.48 | 35.38 | 41.38 | 47.38 | 55.26 | 63.26 | ||
| s | Nenn | 12 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 | |
| Max | 12.212 | 14.212 | 17.23 | 19.275 | 22.275 | 27.275 | 32.33 | 36.33 | 41.33 | 46.33 | ||
| Min | 12.032 | 14.032 | 17.05 | 19.065 | 22.065 | 27.065 | 32.08 | 36.08 | 41.08 | 46.08 | ||
| t | Min | 7 | 8 | 10 | 12 | 15.5 | 19 | 24 | 28 | 34 | 38 | |
| w | Min | 5.8 | 6.8 | 8.6 | 10.4 | 13.1 | 15.3 | 16.3 | 17.5 | 19 | 22 | |
| Gw/1000 | - | - | - | - | - | - | - | - | - | - | ||
| Gewindelänge b | Richtwert | - | - | - | - | - | - | - | - | - | - | |

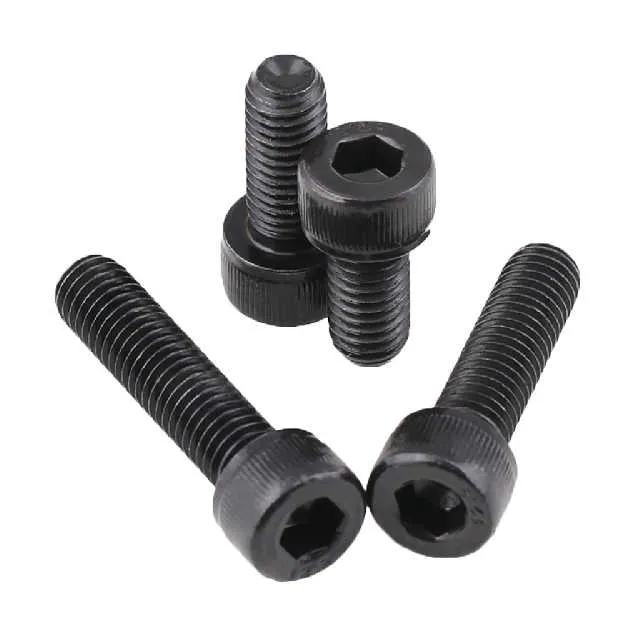

Zylinderkopfschrauben mit Innensechskant — Produktübersicht
Zylinderkopfschrauben mit Innensechskant sind Befestigungselemente mit einem zylindrischen Kopf und einer Innensechskant-Aufnahme an der Oberseite, die in der Regel mit einem Inbusschlüssel betätigt werden. Sie werden in vorgefertigte Gewindelöcher eingeschraubt oder mit einer Mutter kombiniert, um die zu verbindenden Bauteile festzuziehen. Das Produkt entspricht der Norm GB/T 70.1 (entspricht ISO 4762, DIN 912). Die Gewindegrößen reichen von M1,6 bis M64; die Festigkeitsklassen umfassen 8.8, 10.9, 12.9 sowie nichtrostender Stahl A2-70, A4-80 und weitere. Diese Schrauben zeichnen sich durch hohe Kopf festigkeit und die Möglichkeit hoher Anziehmomente aus. Sie werden weit verbreitet in Maschinenbau, Automotive, Werkzeugbau, Elektronik, Hydraulik/Pneumatik sowie in der allgemeinen industriellen Montage eingesetzt.
I. Produktmerkmale
Zylinderkopf-Konstruktion: Der Kopf ist zylindrisch mit einer Innensechskant-Aufnahme an der Oberseite. Kopfdurchmesser und -höhe sind nach Standardreihen genormt; der Kopf kann in einer Senkung versenkt werden, sodass eine bündige Oberfläche entsteht.
Innensechskant-Antrieb: Betätigung mit einem Inbusschlüssel. Die Kraftübertragung ist gleichmäßig, ein Herausdrehen (Verrunden) der Kanten wird vermieden. Geeignet für beengte Raumverhältnisse oder Anwendungen mit hohen Anziehmomenten.
Umfassende Größen und Klassen: Gewindegrößen von M1,6 bis M64. Kohlenstoffstahl in den Festigkeitsklassen 8.8, 10.9, 12.9; nichtrostender Stahl A2-70, A4-80 und weitere.
Vielfältige Werkstoffe und Oberflächenbehandlungen: Kohlenstoffstahl, legierter Stahl, nichtrostender Stahl, Messing usw.; Oberflächen können geschwärzt, verzinkt, mit Dacromet oder Geomet beschichtet werden.
Wählbare Gewindeformen: Vollgewinde oder Teilgewinde. Teilgewinde bietet bei Scherbelastung ein besseres Verhalten.
II. Produktvorteile
Hohe Vorspannkraft übertragbar: Die Innensechskant-Aufnahme bietet eine große Kraftübertragungsfläche und kann hohe Anziehmomente aufnehmen — geeignet für hochfeste, zuverlässige Verbindungen.
Geeignet für enge Räume: Der Inbusschlüssel kann von oben oder von der Seite betätigt werden und benötigt weniger Platz als eine Sechskantschraube mit Außenantrieb.
Hohe Kopffestigkeit: Der Zylinderkopf hat einen großen Querschnitt, bricht oder verformt sich nicht leicht und erlaubt wiederholte Montage/Demontage.
Bündige Oberfläche nach der Montage: Der Kopf kann in einer Senkung versenkt werden, was Vorsprünge und Störungen reduziert und das Erscheinungsbild verbessert.
Gute Normierung und Austauschbarkeit: Einheitliche Abmessungen ermöglichen die Austauschbarkeit von Produkten verschiedener Lieferanten und erleichtern Beschaffung und Wartung.
Zuverlässige Sicherung gegen Lockern: In Kombination mit Gewindesicherungsmitteln, Sicherungsmuttern oder Unterlegscheiben werden die Anforderungen an die Losdrehsicherung unter Schwingungsbelastung erfüllt.
III. Anwendungsbereiche
Maschinenbau: Werkzeugmaschinen, Getriebe, Pumpen und Ventile, Automatisierungseinrichtungen, Kompressoren usw. — Befestigung von Bauteilen.
Automotive und Motorräder: Motoren, Getriebe, Fahrwerk, Karosserieanbauteile und Innenausstattungsverbindungen.
Werkzeug- und Vorrichtungsbau: Formplatten, Spannvorrichtungen, Prüflehren usw. an Stellen, die hohe Festigkeit und versenkte Montage erfordern.
Elektronik und Haushaltsgeräte: Gehäuse von Schaltschränken und Geräten, Kleinhausgeräte, Messinstrumente — Außen- und Innenbauteile.
Hydraulik und Pneumatik: Ventilblöcke, Hydraulikzylinder, Pneumatikzylinder, Pumpstationen — kompakte Verbindungen.
Allgemeine Industrie und Wartung: Stahlbau, Regale, Flansche, Möbelbeschläge und alltägliche Reparatur- und Montagearbeiten.
