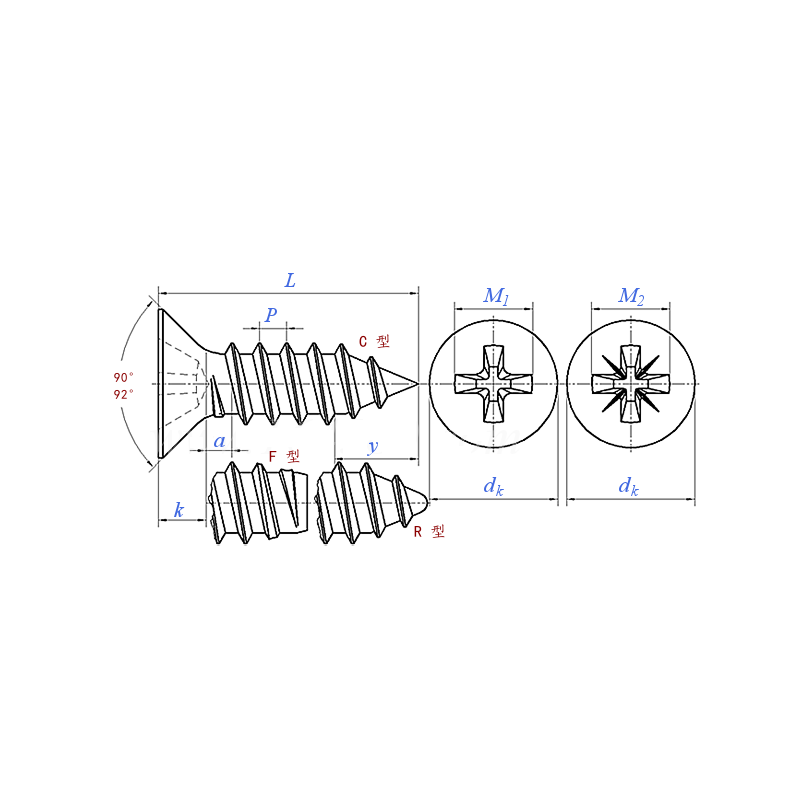

مواصفات المنتج
| الطراز / المواصفات | ST2.2 - ST9.5 |
| المادة | فولاذ كربوني |
| مقاس الخيط d |
ST2.2 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 | ST9.5 | ||
| P | خطوة الخيط | 0.8 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | 2.1 | |
| a | القيمة القصوى | 1.6 | 2.2 | 2.6 | 2.8 | 3.2 | 3.6 | 3.6 | 4.2 | 4.2 | |
| dk | نظري | القيمة القصوى | 4.4 | 6.3 | 8.2 | 9.4 | 10.4 | 11.5 | 12.6 | 17.3 | 20 |
| فعلي | القيمة القصوى | 3.8 | 5.5 | 7.3 | 8.4 | 9.3 | 10.3 | 11.3 | 15.8 | 18.3 | |
| القيمة الدنيا | 3.5 | 5.2 | 6.9 | 8 | 8.9 | 9.9 | 10.9 | 15.4 | 17.8 | ||
| k | القيمة القصوى | 1.1 | 1.7 | 2.35 | 2.6 | 2.8 | 3 | 3.15 | 4.65 | 5.25 | |
| رقم الشق | 0 | 1 | 2 | 2 | 2 | 3 | 3 | 4 | 4 | ||
| M1 | نوع H | مرجع | 1.9 | 3.2 | 4.4 | 4.6 | 5.2 | 6.6 | 6.8 | 8.9 | 10 |
| العمق | نوع H | القيمة القصوى | 1.2 | 2.1 | 2.4 | 2.6 | 3.2 | 3.3 | 3.5 | 4.6 | 5.7 |
| القيمة الدنيا | 0.9 | 1.7 | 1.9 | 2.1 | 2.7 | 2.8 | 3 | 4 | 5.1 | ||
| M2 | نوع Z | مرجع | 2 | 3 | 4.1 | 4.4 | 4.9 | 6.3 | 6.6 | 8.8 | 9.8 |
| العمق | نوع Z | القيمة القصوى | 1.2 | 2.01 | 2.2 | 2.51 | 3.05 | 3.18 | 3.45 | 4.6 | 5.64 |
| القيمة الدنيا | 0.95 | 1.76 | 1.75 | 2.06 | 2.6 | 2.73 | 3 | 4.15 | 5.19 | ||
| y | مرجع | نوع C | 2 | 2.6 | 3.2 | 3.7 | 4.3 | 5 | 6 | 7.5 | 8 |
| نوع F | 1.6 | 2.1 | 2.5 | 2.8 | 3.2 | 3.6 | 3.6 | 4.2 | 4.2 | ||
| نوع R | - | - | 2.7 | 3.2 | 3.6 | 4.3 | 5 | 6.3 | - | ||

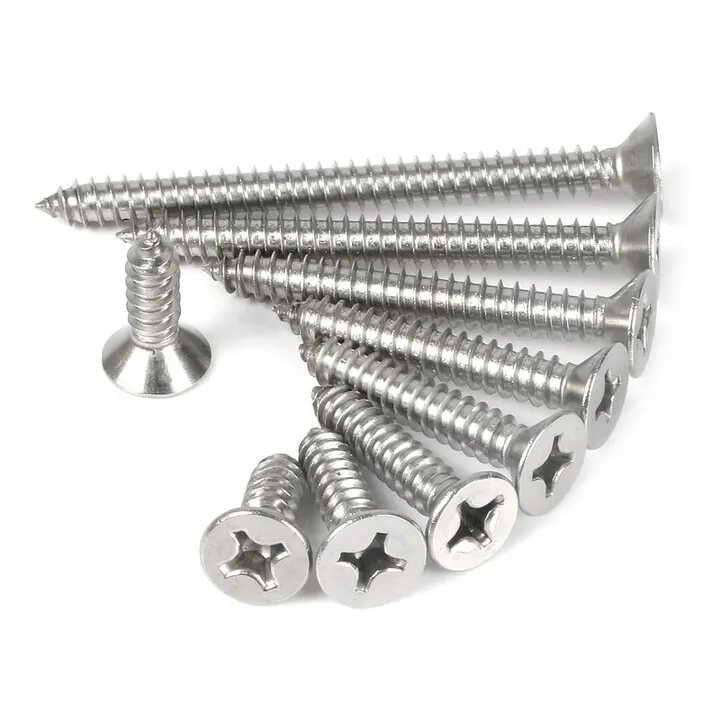

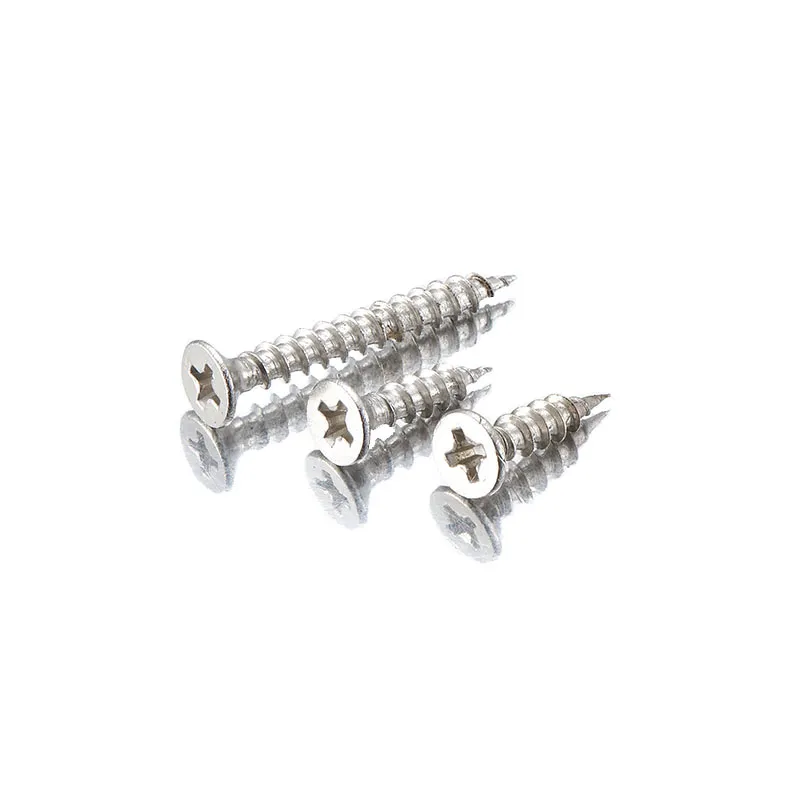

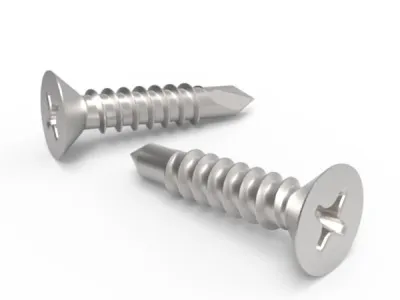

برغي تثبيت ذاتي برأس غاطس وشق صليبي — وصف المنتج
برغي التثبيت الذاتي برأس غاطس وشق صليبي هو عنصر تثبيت ذاتي برأس غاطس (مسطح) وشفرة تشغيل بشق صليبي. يتوافق السطح المخروطي للرأس مع الثقب الغاطس في الجزء الموصول؛ بعد الإحكام، يمكن لرأس البرغي أن يغوص بالكامل في سطح المادة الأساسية، محققًا اتصالًا مستويًا وجميلًا. يُنتج المنتج وفقًا للمعيار GB/T 846-2017، وتغطي مواصفات الخيط ST2.2–ST9.5. يُستخدم أساسًا لتثبيت الوصلات بين الصفائح المعدنية الرقيقة والبلاستيك والمواد الخشبية، دون الحاجة إلى قص خيط مسبق، حيث يعتمد على خيطه الخاص لبثق خيط داخلي مطابق في الثقب التجريبي.
أولًا: خصائص المنتج
• تصميم رأس غاطس مستوٍ: الرأس مزوّد بسطح غاطس مخروطي 90°. بعد الإحكام يصبح مستويًا مع سطح المادة الأساسية، مناسب للمواضع ذات المتطلبات الجمالية العالية أو التي لا يُسمح فيها ببروز رأس البرغي.
• تشغيل بشق صليبي: يستخدم شقًا صليبيًا قياسيًا (PH1، PH2 وغيرها)، متوافق مع مفكات صليبية شائعة أو أدوات كهربائية، نقل عزم مستقر ولا ينزلق بسهولة.
• بنية خيط تثبيت ذاتي: خطوة الخيط أكبر من براغي الآلة العادية، وتصميم الطرف المدبب يسهل الاختراق السريع في المادة الأساسية، دون قص خيط مسبق.
• تغطية واسعة للمواصفات: وفقًا للمعيار GB/T 846-2017، تغطي مواصفات الخيط ST2.2–ST9.5، ودرجة المنتج A.
• مواد ومعالجات سطحية متنوعة: تشمل المواد الشائعة الفولاذ الكربوني (مثل SWRCH22A، 1022) والفولاذ المقاوم للصدأ (304/316). يمكن جلفنة القطع الكربونية بالزنك الأبيض الأزرق أو النيكل؛ أما قطع الفولاذ المقاوم للصدأ فتُسلّم عادةً بلونها الطبيعي أو بعد التبييض.
ثانيًا: مزايا المنتج
• سطح مستوٍ بعد التركيب: بنية الرأس الغاطس تُدخل رأس البرغي في المادة الأساسية، مما يحسن المظهر ويمنع خطر الخدوش.
• عمل من جهة واحدة وكفاءة عالية: لا يحتاج إلى صامولة مطابقة أو عمل من الخلف، مناسب للهياكل المغلقة أو حالات التجميع التي يمكن الوصول إليها من جهة واحدة.
• إلغاء عملية قص الخيط: يتشكل خيط التثبيت الذاتي بالبثق المباشر، مما يبسط عملية التجميع ويناسب خطوط الإنتاج الآلية والاستخدام بالجملة.
• مناسب لمواد أساسية متعددة: يمكن استخدامه للخشب والبلاستيك والصفائح المعدنية الرقيقة (سماكة ≤2 مم) وغيرها، بتطبيق مرن.
ثالثًا: مجالات التطبيق
• تصنيع وتجميع الأثاث: توصيل ألواح الخزائن وخزائن المطبخ والطاولات والكراسي وغيرها من الأثاث الخشبي أو اللوحي.
• الديكور والتشطيبات المعمارية: تثبيت أسقف ألواح الجبس وهياكل الجدران الفاصلة وشرائط الحواف والألواح الزخرفية.
• الإلكترونيات والأجهزة المنزلية: تجميع الأغلفة والمكونات الداخلية للأجهزة الصغيرة وهياكل المعدات الإلكترونية والمصابيح.
• المرافق الخارجية والحمامات: نسخ الفولاذ المقاوم للصدأ تتحمل البيئات الرطبة مثل الأثاث الخارجي والمظلات وخزائن الحمام.
• التجميع الصناعي العام: وصلات الصفائح الرقيقة التي تتطلب تثبيتًا سريعًا مثل المعدات الميكانيكية الخفيفة وقطع داخلية للسيارات وهياكل معدات الاتصالات.
