مواصفات المنتج

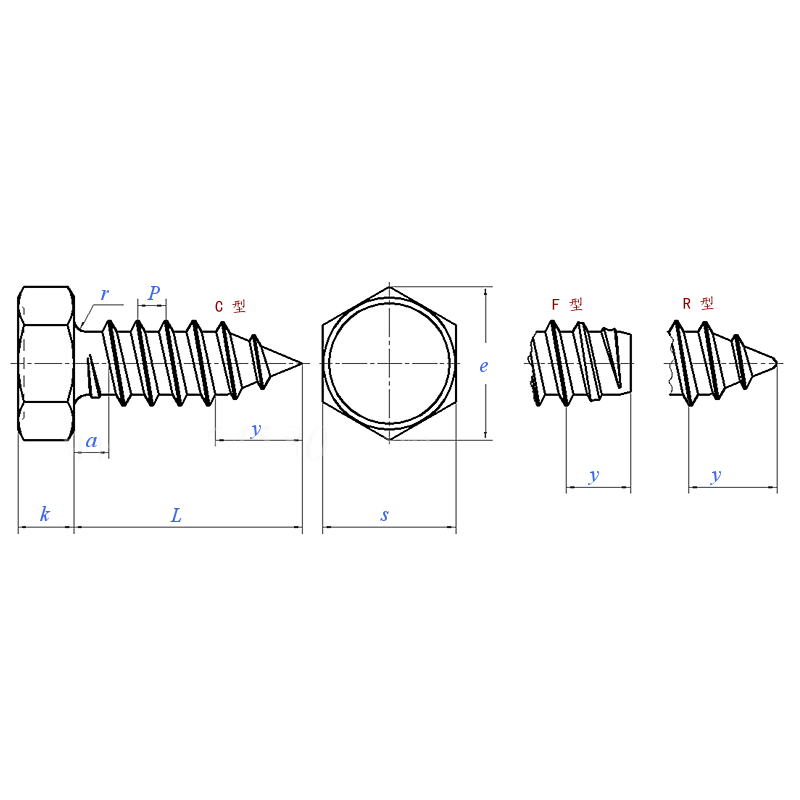

| الطراز / المواصفات | ST2.2 - ST9.5 |
| المادة | فولاذ كربوني |
| مواصفات الخيط | ST2.2 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 | ST9.5 | ||
| P | خطوة الخيط | 0.8 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | 2.1 | |
| a | القيمة القصوى | 0.8 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | 2.1 | |
| s | القيمة القصوى | 3.2 | 5 | 5.5 | 7 | 8 | 8 | 10 | 13 | 16 | |
| القيمة الدنيا | 3.02 | 4.82 | 5.32 | 6.78 | 7.78 | 7.78 | 9.78 | 12.73 | 15.73 | ||
| e | القيمة الدنيا | 3.38 | 5.4 | 5.96 | 7.59 | 8.71 | 8.71 | 10.95 | 14.26 | 17.62 | |
| k | القيمة القصوى | 1.6 | 2.3 | 2.6 | 3 | 3.8 | 4.1 | 4.7 | 6 | 7.5 | |
| القيمة الدنيا | 1.3 | 2 | 2.3 | 2.6 | 3.3 | 3.6 | 4.1 | 5.2 | 6.5 | ||
| r | القيمة الدنيا | 0.10 | 0.10 | 0.10 | 0.20 | 0.20 | 0.25 | 0.25 | 0.40 | 0.40 | |
| y | قيمة مرجعية | نوع C | 2 | 2.6 | 3.2 | 3.7 | 4.3 | 5 | 6 | 7.5 | 8 |
| نوع F | 1.6 | 2.1 | 2.5 | 2.8 | 3.2 | 3.6 | 3.6 | 4.2 | 4.2 | ||
| نوع R | / | / | 2.7 | 3.2 | 3.6 | 4.3 | 5 | 6.3 | / | ||
| وزن 1000 قطعة (فولاذ) ≈ كجم | - | - | - | - | - | - | - | - | - | ||

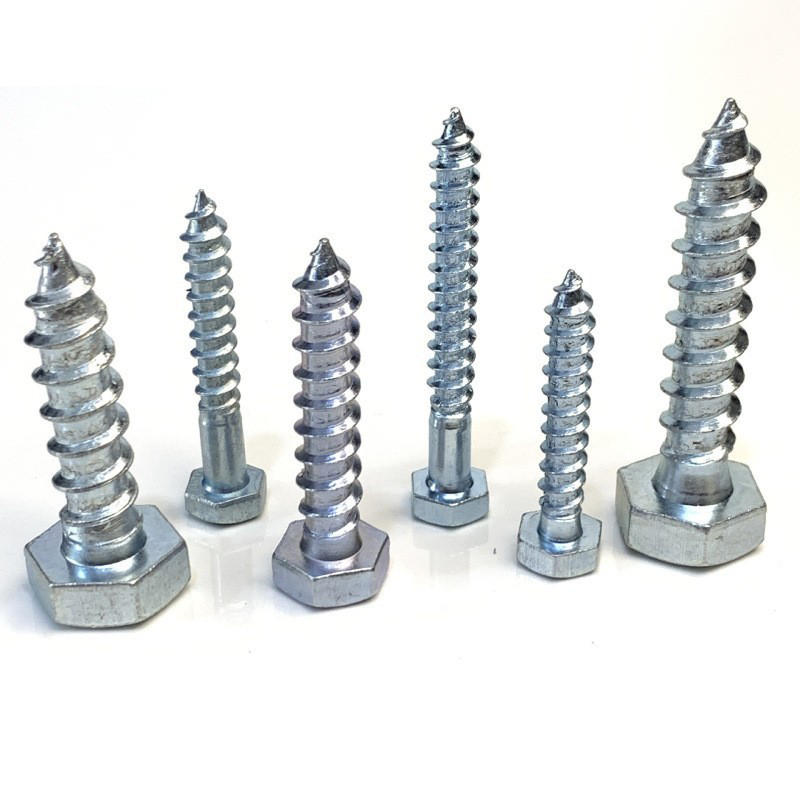

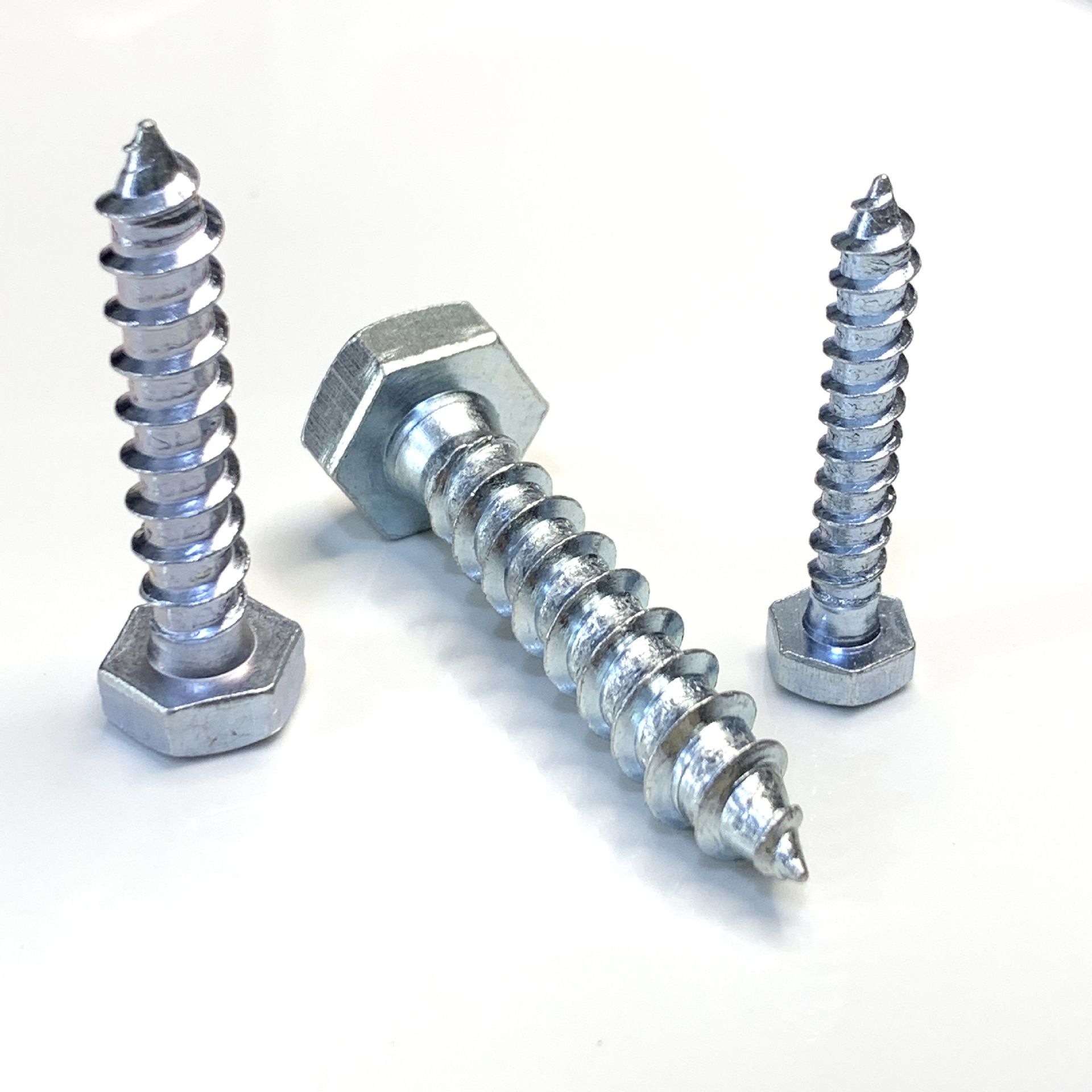

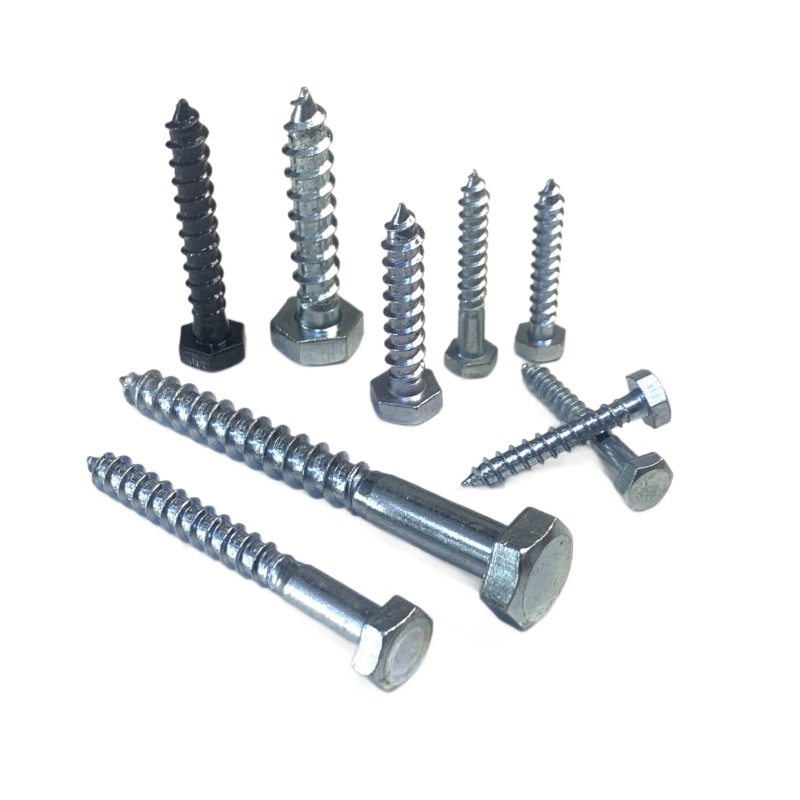

برغي تثبيت ذاتي برأس سداسي — وصف المنتج
برغي التثبيت الذاتي برأس سداسي هو عنصر تثبيت برأس سداسي منتظم وجذع مزوّد بخيط تثبيت ذاتي. يُنتج وفقًا للمعيار GB/T 5285-2017، وهو مناسب لمواصفات الخيط ST2.2–ST9.5 ودرجة المنتج A. عند التركيب، يجب أولاً عمل ثقب تجريبي ملولب في الأجزاء المراد توصيلها. يستخدم البرغي الصلابة العالية نسبيًا لسطح الخيط لبثق خيط داخلي مطابق في الثقب التجريبي، مكوّنًا بذلك الاتصال. يمكن تصميم الطرف كطرف مدبب أو طرف حفر، وهما مناسبين على التوالي للتثبيت الذاتي بعد الحفر المسبق والتثبيت الذاتي بالحفر دون حفر مسبق.
أولًا: خصائص المنتج
• بنية رأس سداسي: الرأس سداسي منتظم، ويمكن تشغيله بمفتاح مفتوح أو مفتاح حلقي أو مفتاح صندوقي أو مفتاح قابل للتعديل، مما يسهل تطبيق القوة.
• خيط تثبيت ذاتي: يتمتع سطح الخيط بصلابة عالية نسبيًا، ويمكنه قص خيط داخلي بنفسه في الثقب التجريبي المُعد مسبقًا في الجزء الموصول، دون الحاجة إلى صامولة مطابقة.
• طرف مدبب وطرف حفر اختياريان: النوع المدبب يحتاج إلى حفر ثقب تجريبي مسبقًا ثم اللولبة؛ النوع بطرف الحفر يحتوي على بنية حفر في الطرف، ويكمل الحفر وقص الخيط في عملية واحدة دون حفر مسبق.
• تغطية واسعة للمواصفات: تغطي مواصفات الخيط ST2.2 إلى ST9.5، بقطر اسمي من حوالي 2.2 مم إلى 9.5 مم، لتلبية احتياجات توصيل الصفائح بسماكات مختلفة.
• مواد ومعالجات سطحية متنوعة: تشمل المواد الشائعة الفولاذ الكربوني (مثل 1022A) والفولاذ المقاوم للصدأ. يمكن معالجة السطح بالجلفنة والتخميل والنيكل وغيرها. الفولاذ الكربوني 1022A مادة شائعة لبراغي التثبيت الذاتي ذات الرأس السداسي.
ثانيًا: مزايا المنتج
• تركيب من جهة واحدة وكفاءة عالية: يتطلب العمل من جهة واحدة فقط من الصفيحة، دون حاجة إلى مساحة عمل خلفية، مناسب للهياكل المغلقة أو حالات التجميع التي يمكن الوصول إليها من جهة واحدة.
• بدون عملية قص خيط: يلغي خطوة قص الخيط الداخلي مسبقًا، مما يبسط عملية التجميع ويقلل تكاليف المعالجة.
• إمكانية تطبيق عزم أكبر: الرأس السداسي مع مفتاح أو مفتاح صندوقي يتحمل عزم ربط أكبر من براغي التثبيت الذاتي ذات الرأس المقلاة، مما يجعل الاتصال أكثر إحكامًا.
• عملية متكاملة للنوع بطرف الحفر: براغي التثبيت الذاتي بطرف الحفر تجمع الحفر وقص الخيط والتثبيت في عملية واحدة، مما يقلل وقت التنفيذ بشكل ملحوظ ويقلل العمليات وتكاليف العمالة.
• قابل للفك والتعديل: بعد التركيب، يمكن فك براغي التثبيت الذاتي وإعادة لولبتها، مما يسهل الصيانة وتعديل الأجزاء.
ثالثًا: مجالات التطبيق
• المباني الخفيفة الفولاذية وبلاط الصلب الملون: تثبيت مصانع الهياكل الفولاذية وأسطح وجدران بلاط الصلب الملون هو المظهر الأكثر نموذجية لبراغي التثبيت الذاتي ذات الرأس السداسي.
• توصيل الصفائح المعدنية الرقيقة: وصلات تثبيت بين الصفائح الفولاذية والألومنيوم وغيرها من الصفائح المعدنية الرقيقة.
• صناعة السيارات: وصلات تثبيت ذاتي في هيكل السيارة والتجهيزات الداخلية وملحقات الشاسيه وغيرها.
• الأجهزة المنزلية والكهربائية: تثبيت الأغلفة الخارجية والمكونات الداخلية للمكيفات والثلاجات والغسالات وغيرها.
• الصناعة العامة والبناء: حالات توصيل الصفائح الرقيقة التي تتطلب تجميعًا سريعًا مثل أغلفة المعدات الميكانيكية وأغطية الحماية والأبواب والنوافذ المعدنية والألواح الزخرفية.
